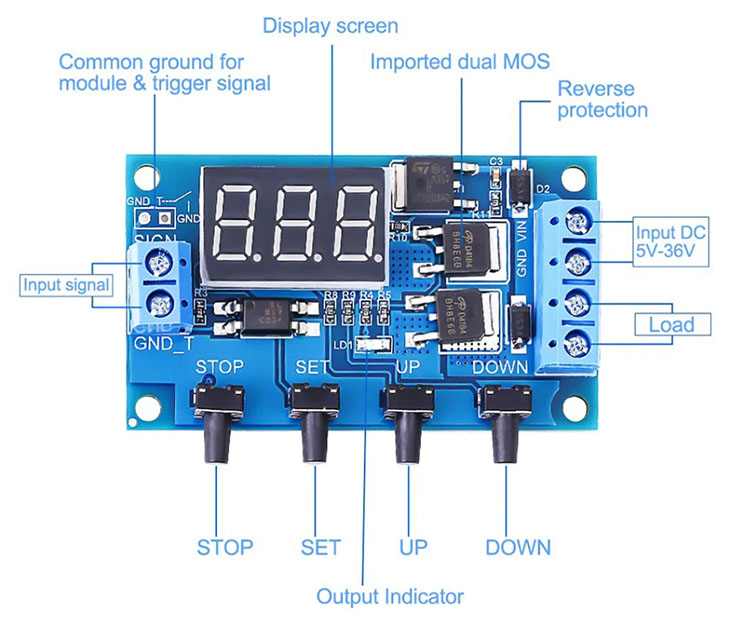

다기능타이머 릴레이/지연시간 릴레이
  상품번호                  102271
  판매가격         원 (견적문의) (VAT포함)
  제조/판매 마노기술
  원산지 중국
  재고 판매중
  구매수량


  가격 원(VAT포함)
  총가격 원(VAT포함)
 상품 최종 수정일 : 2024-02-14 14:17:26

게시글을 twitter로 보내기 게시글을 facebook으로 보내기 게시글을 Me2Day로 보내기 게시글을 요즘으로 보내기 게시글을 구글로 북마크 하기 게시글을 네이버로 북마크 하기

[작동 모드]


P1.1:  Trigger(12V)공급되면 설정시간 ON후 자동 OFF(Trigger 는 1회 유효, Timer 작동중 Trigger 입력은 무시됨

P1.2: Trigger 공급되면 설정시간 신호 출력, 신호 출력중 Trigger 입력되면 다시 설정시간 신호 출력

P1.3: Trigger  공급되고 설정시간 후 자동 OFF, Trigger 입력 상태에서 Trigger ON되면 출력 정지

P-2: Trigger신호 인가되고 CL 시간 경과 후 OP시간 신호 출력 후 OFF(On Delay)

P3.1: Trigger 입력되면 OP시간 신호출력, CL시간 후 출력 OFF, LOP로 반복회수 설정

P3.2: Trigger 신호와 관계없이 전원이 인가되면 OP시간 신호출력, CL시간 후 출력 OFF, LOP로 반복회수 설정

P-4: Trigger 신호 입력되어 있는 동안 출력 유지 Trigger 신호 끊어지면 설정시간 출력 유지 후 OFF



[릴레이 활성화 모드]
ON : OP  시간 출력 유지 OFF : 출력정지(비상정지)  => 스톱키를 짧게 누르면 변경됨

C-P :  sleep mode(5분 이내에 아무런 작동 없으면 LED OFF) O-d : 정상 모드(항상 LED 켜짐)  => STOP 버튼을 2초간 길게 눌러 변경 가능



[타이밍 범위]

타이밍 범위 선택 방법

모드 선택 인터페이스에서 파라미터 값을 설정한 후 STOP 버튼을 눌러 타이밍 범위를 선택합니다.
XXX. 소수점이 끝에 있으면 1~999초  XX.X 소수점(10단위), 타이밍 범위: 0.1초 ~ 99.9초
X.X. X.X. 소수점이 전부 점등되며, 타이밍 범위는 1분에서 999분

LOP가 "---"는 무한 루프

이들 파라미터는 서로 독립적이지만, 각 모드는 이들 파라미터를 공유.

LED가 000를 표시하고 있는 상태에서 SET를 짧게 누르면 설정값을 확인 가능



[파라미터 설정 방법]

먼저 릴레이의 작동 모드를 결정

릴레이의 작동 모드에 따라 메인 인터페이스(모듈 전원이 켜지면 현재 작동 모드 기본 P1.1 모드)를 점멸

메인 인터페이스("SET 버튼을 2초간 길게 누른 다음 해제")에 들어가 모드 선택에 들어감.

인터페이스, UP 및 DOWN 버튼을 짧게 눌러 P1.1~P-4로 설정할 모드를 선택.

설정할 모드(예: P3.2)를 선택한 후 SET 버튼을 눌러 해당 파라미터를 설정.

이때 설정할 파라미터는 OP ON time, CL OFF time, LOP cycle number "---"는 무제한을 의미.

2차 사이클은 UP, DOWN을 통해 파라미터 값을 조정하여 롱 프레스(급속 증감), 숏 프레스(증감 1단위)를 지원하며, 파라미터 값 설정 후 STOP 버튼을 짧게 눌러 소수점 위치를 선택하고 Timing range(해당 시간 0.1초~999분)를 선택하며, SET 버튼을 짧게 눌러 현재 모드의 다음 파라미터를 설정

선택한 모드의 파라미터를 설정한 후 SET 버튼을 2초간 길게 눌러 해제하면 현재 설정된 모드가 깜박인 후 메인 인터페이스로 돌아가 파라미터를 성공적으로 설정.

주 인터페이스: 릴레이가 작동하지 않을 때는 "000"(소수점 없음)이 표시되고 릴레이가 작동할 때는 소수점이 표시됨.

모드 선택 인터페이스: SET 버튼을 길게 눌러 진입, 설정 완료 후 SET 버튼을 길게 눌러 종료, 메인 인터페이스로 복귀
