 [Exso] 핫멜트 글...
16,500원
 [DM] 자야 글루건...
4,500원

[노텍] ITS검지기, 4Channel Detector(수입제품 주문후 최대 6주소요)
  상품번호                  37954
  판매가격         원 (견적문의) (VAT포함)
  제조/판매 NORTECH
  원산지 남아공
  재고 판매중
  구매수량

개
  가격 원(VAT포함)
  총가격 원(VAT포함)
 브랜드의 다른 상품보기
 상품 최종 수정일 : 2015-02-11 20:25:26

게시글을 twitter로 보내기 게시글을 facebook으로 보내기 게시글을 Me2Day로 보내기 게시글을 요즘으로 보내기 게시글을 구글로 북마크 하기 게시글을 네이버로 북마크 하기

* 주문후 약 4주간이 소요되는상품입니다.

* 터널, 교량, 주요도로 통행량 카운팅에 사용



*  TD624ES High Performance Traffic Detector



* ITS루프검지기(통과차량수, 차량속도, 교통량 및 기타 자료의 수집)

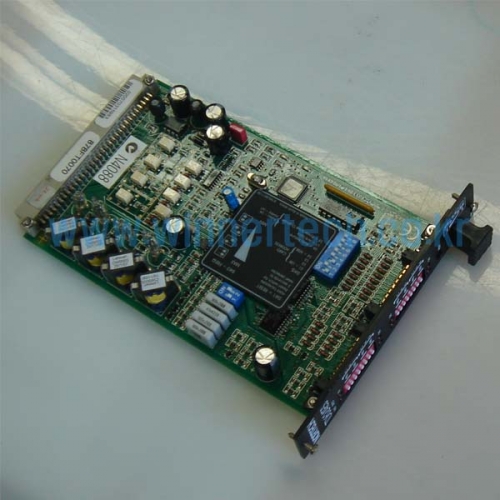

TD624ES High Performance Traffic Detector






The TD624ES is a high performance, 4 channel, microprocessor-based card detector complying to Eurocard standards. Features incorporated on this model make it an invaluable component in any ITS system.
The TD624ES Eurocard detector complies to TR0100A UK DoT for motorway use.
The TD624ES is used in typical motorway incident detection and automated signalling (MIDAS) applications.


 APPLICATIONS



· Speed monitoring in motorway application
· Determination of vehicle headway
· Calculation of vehicle occupancy
· Accurate high-speed vehicle speed measurement









 Features of TD624ES







· Optimised Response Times:

 Response times are optimised to facilitate the measurement of accurate speed and length measurement data.
· Optimised Sensitivity: Sensitivity levels are adjustable for each channel.
These have been carefully chosen for traffic control
applications allowing adjacent lane rejection and
elimination of interference.
· Adjustable Presence Time: A range of four presence times is available and adjustable for each channel. This facilitates operation in passage mode, limited presence or for
queue detection.
· Loop Fault Monitor: The TD624ES provides local and remote fault output indications on an individual channel basis as required
· Sequential Polling: Scanning techniques are employed to positively eliminate crosstalk between loops connected to the same detector module.









Using the TD624ES for incident detection in IR100











TD624ES


- Technical Data High Performance Traffic Detector


Self-tuning Range: 20– 1000 µH
Sensitivity: Four step adjustable on faceplate
High 0.02%L/L Med-High 0.05% L/L
Med-Low 0.1% L/L Low 0.5% L/L
Frequency:

Four step selectable on PCB
10 khz - 140 khz (Frequency dependent on loop
per channel)
Output Configuration: One presence output per channel
Presence Time: Four step adjustable on faceplate
3.5 seconds
4 minutes
35 minutes
Limited by %L/L
Response Times: Turn on 52mS ± 2.4 mS
Run off 52mS ± 2.4mS
Recovery ± 80 mS
Fault Outputs: Common open collector operates under the following conditions: Loop short/open circuit.
Indications: The following indications are provided:
2 LED per channel
1 Red - Detect
1 Red - Fault
Protection: Loop isolation transformers, zener diode clamping on loop inputs and gas discharge tube protection.
Power Requirements: 24V DC (+20%) Requirement 1.8 VA (max) @ 24V DC
Output: 50mA @ 30V DC - OPTO
Single change-over contact per output
Operating Temp Range: -40°C to +80°C ( Circuit conformally coated )
Mechanical Details :
Standard Eurocard Dimensions: 160mm (deep) x 100mm (high)
Faceplate: 25mm wide
Connector:

2 x 32 pin card edge (DIN 41612 type B)







루프검지기 교통정보시스템

  1. 개 요

   자동차전용도로, 고속도로, 터널, 교량, 국도 및 시가지의 간선도로에 대한 실시간 교통정보를 수집하기위한

   시스템으로 루프코일 및 차량검지기와 로컬제어기의 조합으로 교통량정보를 수집하여 교통 관제 센타로 전

   송하는 시스템이다.

   지역 제어장치는 고속도로/간선도로의 차량검지 시스템(VDS:Vehicle Detection System)의 현장 단말 장치로

    Loop Coil과  차량검지기(Loop Detection controller), 통신장치 및 전원장치로 구성되어 있으며 수집된 교통

    자료를 교통관제센타의 Server에 통신선로를 통하여 실시간으로 전송한다.



  2. 시스템 구성



   고속도로 및 중요 국도의 상행 및 하행선의 도로상에 설치된 각  Loop Coil 및 루프검지기 제어장치와 센타의
   교통정보수집 Server와의 시스템 구성은 다음과 같다.

   이 시스템의 도로현장 설치 구성은 다음과 같다.





        Loop Coil과 검지기 및 로컬제어기와 교통관제 센타간의 전체 시스템 Block Diagram은 다음과 같습니다.






  3. 주요기기 내용 및 사양



   루프 검지기 시스템의 주요 구성장치 및 기기의 성능과 내용은 다음과 같습니다.



   (1) 루프검지기 제어장치

   루프검지기 제어장치는 루프 검지기 제어기 (Loop Detector Controller)와 통신제어장치 및 전원장치로 구성되어 전천후 방수형

   캐비넷에 실장되어 있으며 대 64채널의 차량통행 정보를 받아 의미있는 교통통계정보를 추출한다.

   루프 검지 제어장치의 기기 구성은 다음과 같습니다.

      - 루프검지기 랙
      - 통신제어장치

      - 전원장치 및 낙뢰보호기
      - 19" Rack 함체(Cabinet)



  4. 기 능











     지역장치에서 수행하는 주요기능과 내용은 다음과 같습니다.

         ▶ 기본 교통자료 수집 및 분석(교통량,  속도,  점유율, 기타 교통정보)
         ▶ 수집 교통 정보의 실시간 전송
         ▶ 교통사고 인식(Traffic Incident Detection)
         ▶ 교통사고 경보 신호 전송





  5. 차량검지기(Loop Detector)



   지역 제어 장치내에 설장되는 루프 차량검지기 제어기는 고속도로에 설치된 Loop Sensor 및 Loop Detector 에서 획득하는

   교통량 Data 를 각 차선별로 내장된 CPU에서 분석하여 센타의  교통정보 Server에서 필요한 교통자료를 센타로 송출하여

  주며 또한 교통 흐름의 혼잡도를 판단하는 Software가 내장되어 있어 교통사고 상태를 판단하여 경보 신호를 송출토록 한다.



   주요기능 및 특징



   제어기의 CPU Board는 Backplan Bus를 통하여 32채널의  Loop 차량검지기의 검지 상태를 매 20ms 간격으로 수집하여,

   이를 분석,계산하여 각종 파라메타 를 산출, 제어하며 별도의 통신 Serial port 와 통신장치를 통하여 교통정보 를 출력시

   킨다.



     ▶ 최대 16차선 측정 가능
     ▶ 95% 이상의 신뢰성있는 교통 Parameter 수집
     ▶ 자체 교통사고 감지 (Incident Detection) Software 내장
     ▶ 4Ch. Loop Detector Card 사용
     ▶ Video Image Detector  WIM Detector사용가능
     ▶ 별도의 CPU Board 및 Communication Board 사용
     ▶ Solar battery 사용 가능
     ▶ 3U 19" 표준 Rack 사용
