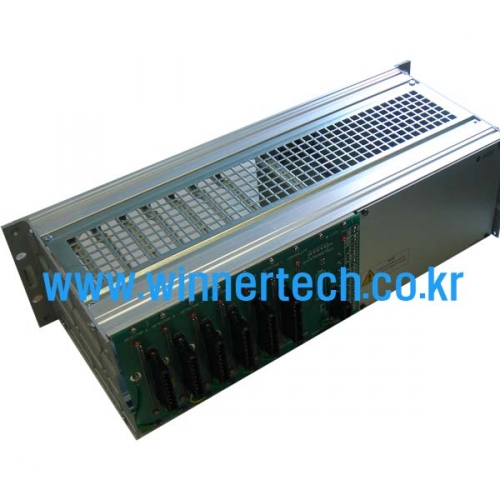

[노텍] ITS검지기 RACK(차량검지기 RACK, 6U)(수입제품 주문후 최대 6주소요)(견적요청)
  상품번호                  40301
  판매가격         원 (견적문의) (VAT포함)
  제조/판매 위너기술
  원산지 한국
  재고 판매중
  구매수량

개
  가격 원(VAT포함)
  총가격 원(VAT포함)
 브랜드의 다른 상품보기
 상품 최종 수정일 : 2015-02-11 20:24:14

게시글을 twitter로 보내기 게시글을 facebook으로 보내기 게시글을 Me2Day로 보내기 게시글을 요즘으로 보내기 게시글을 구글로 북마크 하기 게시글을 네이버로 북마크 하기

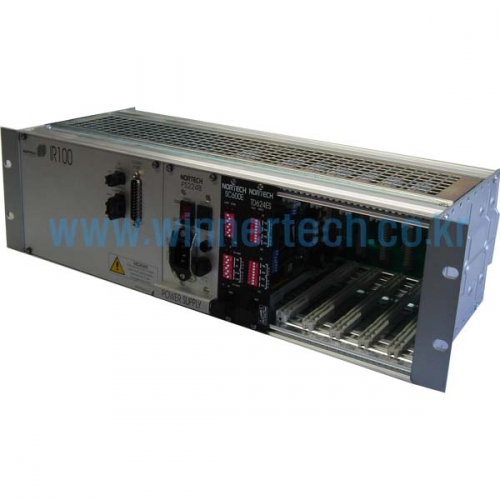

IR100 Intelligent Vehicle Loop Detector Unit



IR100 Intelligent Vehicle Loop Detector Unit







The Nortech Intelligent Vehicle Loop Detector Unit is targeted at ITS roadside applications. The IR100 has a robust core, designed to be flexible and adaptable to meet the toughest applications.The IVLD unit is housed in either a full or half 19" 3U High Eurocard Rack. The rack contains a compact universal power supply delivering all the power requirements to the rack with an added battery terminal input to keep the system functional during power interruption.

Reliable and accurate real-time incident detection is optimised by this flexible roadside detection module. Flexibility and incorporated communications allow for a myriad of applications making this the ideal detection solution for ITS installations worldwide.

The IR100 has facility to monitor 24 inductive loop inputs. This allows for 12 lanes of traffic to be monitored from a single installation.



APPLICATIONS





· Incident Monitoring
· Vehicle Classification
· Statistical Flow Analysis
· Tunnel Monitoring
IR100 Intelligent Vehicle Loop Detector Unit









Using IR100 in Incident Management

















IR 100 - Technical Data



Serial Communication Controller: Eurocard design using the 80C52 CPU with industrial temperature rating. Onboard memory for data storage and Eprom based application. 4 channel TTL input for monitoring purposes.The external serial channel is a high speed communication port with RS232 and RS485 output up to 115200 Baud. The card has a bit address
for multi-drop applications.
Power Supply : Multiple output power supply to Eurocard specification using state of the art switch
mode regulation techniques.
Input Shutdown:



Mains:



 140V AC with open collector signal. The battery monitor will issue open collector signal on charging failure and battery voltage low(10.8V)
Battery Charging : Facility to charge a 12 Volt lead-acid battery at 600mA for use in the event of a power failure.
Outputs: +24V DC @ 800mA
+12V DC @ 400mA
Loop Detectors : Up to six four-channel traffic detectors conforming to UK DoT Specification for use in motorway application
Surge Protection : Inductive Loop Detector - Gas Discharge Tubes, loop isolation transformer and Zener-diode clamping on loop inputs.
Eurocard Power Supply - Metal Oxide varistor protection and fuse on mains supply input with filter choke.
Operating Temperature : -20°C to +50°C
Humidity: Up to 95% relative humidity without condensation
Card Size : Standard Eurocard Format 160mm x 100mm
Faceplate Sizes : 25mm wide faceplate on inductive loop detectors
25mm wide faceplate on serial communication controller
61mm wide faceplate on Universal Switch Mode Power Supply
188mm wide faceplate on interface panel
Power Requirements: Input supply requirements to the IR100
230V AC @ 0.45 Amps
Battery backup supply requirements for the IR100
12V DC @ 100 Watts









루프검지기 교통정보시스템

  1. 개 요

   자동차전용도로, 고속도로, 터널, 교량, 국도 및 시가지의 간선도로에 대한 실시간 교통정보를 수집하기위한

   시스템으로 루프코일 및 차량검지기와 로컬제어기의 조합으로 교통량정보를 수집하여 교통 관제 센타로 전

   송하는 시스템이다.

   지역 제어장치는 고속도로/간선도로의 차량검지 시스템(VDS:Vehicle Detection System)의 현장 단말 장치로

    Loop Coil과  차량검지기(Loop Detection controller), 통신장치 및 전원장치로 구성되어 있으며 수집된 교통

    자료를 교통관제센타의 Server에 통신선로를 통하여 실시간으로 전송한다.



  2. 시스템 구성

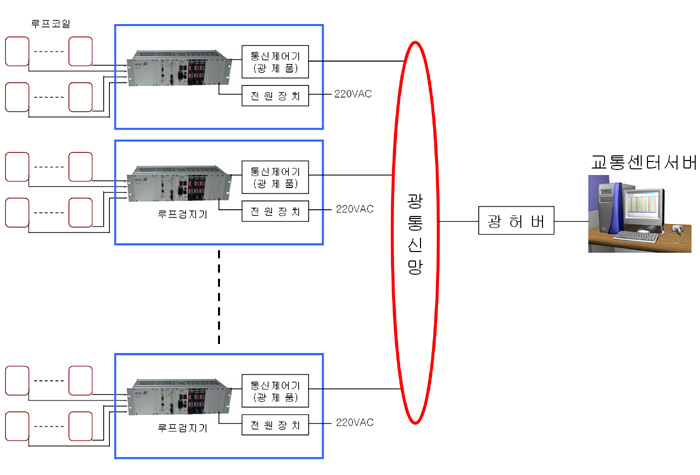

   고속도로 및 중요 국도의 상행 및 하행선의 도로상에 설치된 각  Loop Coil 및 루프검지기 제어장치와 센타의
   교통정보수집 Server와의 시스템 구성은 다음과 같다.

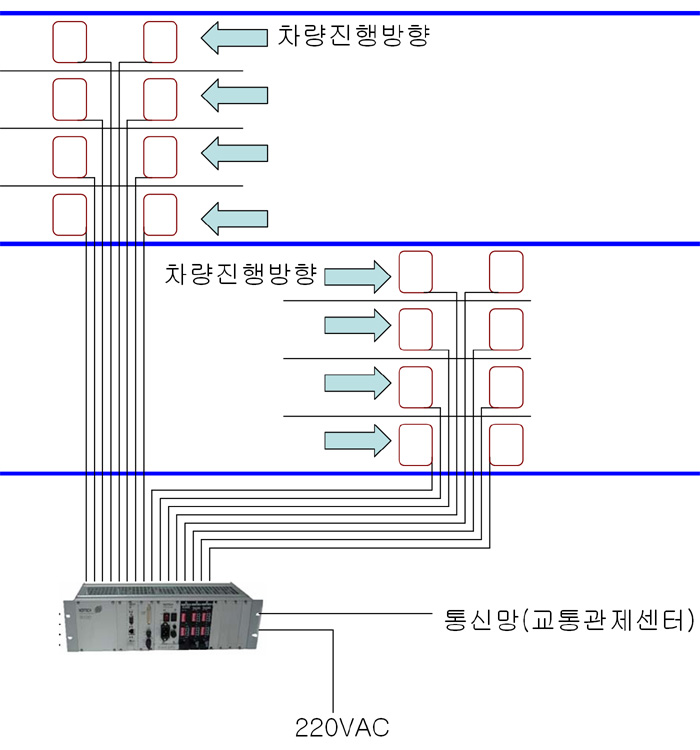

   이 시스템의 도로현장 설치 구성은 다음과 같다.





        Loop Coil과 검지기 및 로컬제어기와 교통관제 센타간의 전체 시스템 Block Diagram은 다음과 같습니다.






  3. 주요기기 내용 및 사양



   루프 검지기 시스템의 주요 구성장치 및 기기의 성능과 내용은 다음과 같습니다.

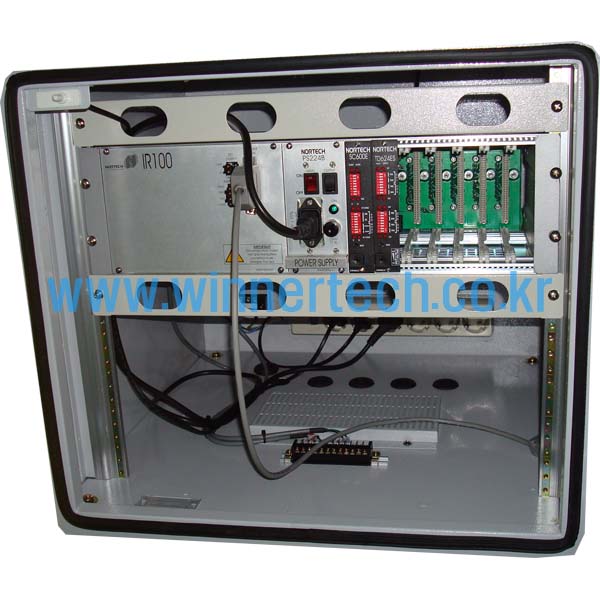

   (1) 루프검지기 제어장치

   루프검지기 제어장치는 루프 검지기 제어기 (Loop Detector Controller)와 통신제어장치 및 전원장치로 구성되어 전천후 방수형

   캐비넷에 실장되어 있으며 대 64채널의 차량통행 정보를 받아 의미있는 교통통계정보를 추출한다.

   루프 검지 제어장치의 기기 구성은 다음과 같습니다.

      - 루프검지기 랙
      - 통신제어장치

      - 전원장치 및 낙뢰보호기
      - 19" Rack 함체(Cabinet)



  4. 기 능









     지역장치에서 수행하는 주요기능과 내용은 다음과 같습니다.

         ▶ 기본 교통자료 수집 및 분석(교통량,  속도,  점유율, 기타 교통정보)
         ▶ 수집 교통 정보의 실시간 전송
         ▶ 교통사고 인식(Traffic Incident Detection)
         ▶ 교통사고 경보 신호 전송





  5. 차량검지기(Loop Detector)



   지역 제어 장치내에 설장되는 루프 차량검지기 제어기는 고속도로에 설치된 Loop Sensor 및 Loop Detector 에서 획득하는

   교통량 Data 를 각 차선별로 내장된 CPU에서 분석하여 센타의  교통정보 Server에서 필요한 교통자료를 센타로 송출하여

  주며 또한 교통 흐름의 혼잡도를 판단하는 Software가 내장되어 있어 교통사고 상태를 판단하여 경보 신호를 송출토록 한다.



   주요기능 및 특징



   제어기의 CPU Board는 Backplan Bus를 통하여 32채널의  Loop 차량검지기의 검지 상태를 매 20ms 간격으로 수집하여,

   이를 분석,계산하여 각종 파라메타 를 산출, 제어하며 별도의 통신 Serial port 와 통신장치를 통하여 교통정보 를 출력시

   킨다.



     ▶ 최대 16차선 측정 가능
     ▶ 95% 이상의 신뢰성있는 교통 Parameter 수집
     ▶ 자체 교통사고 감지 (Incident Detection) Software 내장
     ▶ 4Ch. Loop Detector Card 사용
     ▶ Video Image Detector  WIM Detector사용가능
     ▶ 별도의 CPU Board 및 Communication Board 사용
     ▶ Solar battery 사용 가능
     ▶ 3U 19" 표준 Rack 사용
