3. 기능
지역장치에서 수행하는 주요기능과 내용은 다음과 같습니다.
▶ 기본 교통자료 수집 및 분석(교통량,속도, 점유율, 기타 교통정보)
▶ 수집 교통 정보의 실시간 전송
▶ 교통사고 인식(Traffic Incident Detection)
▶ 교통사고 경보 신호 전송
4. CCATS 영상검지기
1) 개요
Traficon N.V.社(Belgium)의 CCATS(Camera and Computer Aided Traffic Sensors) 영상검지기
시스템은 비디오 카메라로 도로상에 주행하는 차량의 교통정보(교통량,속도,차량길이)를 실시간으
로 정확히 측정하여 최소 단위의 시간단위로 통계,분석 보관하며 수집, 보관된 정보를 VDS (Vehicle
Detection System)Server 및 Host Computer가 필요로 하는 모든 기초자료를 제 공하는 교통자료
측정 시스템입니다.
또한 이시스템은 CCATS카메라로 획득한 영상화면을 별도의 영상화면/Data전송기 (VICCOM
Board)를 통하여 교통 Data와 실제의 정지 영상 화면을 Digital Data로 전화선을 통하여 VDS
Server에 보내어 지도록 구성되어 있습니다.
2) CCATS 교통자료 측정 시스템
(1) 측정원리
Video Camera(⅓"∼½" CCD Camera)에 의하여 촬영된 도로의 영상화면을 비디오 모니터에 영상
화면을 보면서 도로의 차선마다 필요위치에 영상 루프를 컴퓨터에 의하여 조정,설치하고 이 루프
위를 통과하는 차량을 Video Image Processor (VIP) Board로 검출토록 한다.
VIP Board는 매 16.67ms 마다 1개화면(CCD카메라 표준 750 x 585 Pixels)씩 받아 기설정된 영상
루프의 Pixels area내 통과하는 차량에 의하여 변화하는 Grey level과 비디오 이미지를 분석하여
통과 차량 유무를 검출하고 통과된 개별 차량의 속도와 차량길이를 계산하여 표시및 저장토록 한다.
(2) 특 징
▶ 1개 카메라로 4차선 동시 통계 차량Data 수집 및 전송
▶ RS 232/485 Serial Port에 의한 Data 전송.
▶ VIP Board의 추가 확장 및 다양한 기능의 VIP Board 선택사용
▶ 최대 8개 카메라 수용가능 (19" Rack으로 구성시).
▶ 눈,비,안개 및 주야간 높은 측정 신뢰도 유지 (95% 이상)
▶ Monitor 화면상에 차선별 교통량, 속도, 차량길이 표시.
3) 시스템 구성
고속도로 및 국도의 상행 및 하행선의 도로상에 설치된 각 영상검지기 제어장치와 센타의 VDS
Server와의 시스템 구성은 다음과 같다.

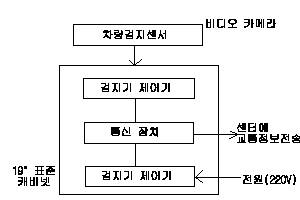

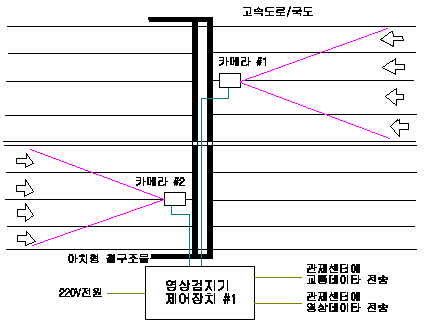

※ 영상검지기 카메라 및 영상검지기 제어장치 도로현장 설치 구성은 다음과 같다.

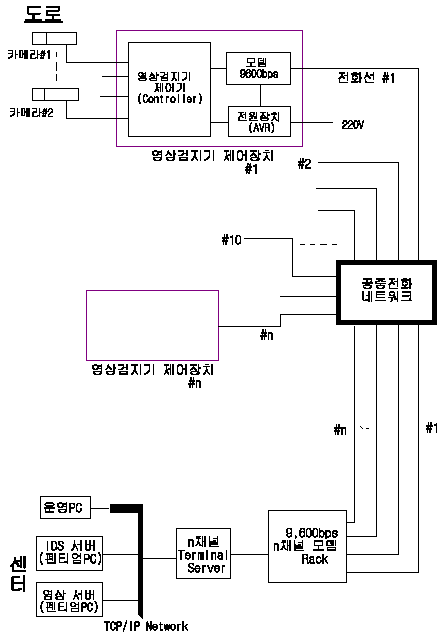

※ 도로 현장과 센타 시스템과의 전체 시스템 구성 Diagram은 다음과 같다.
4) 주요기기 내용
CCATS 영상검지기 시스템의 주요 구성장치 및 기기의 성능과 내용은 다음과 같습니다.
(1) 영상검지기 제어장치
영상검지기 제어장치는 CCATS 영상검지기 제어기 (Controller)와 모뎀 및 전원장치로 구성되어
전천후 방수형 캐비넷에 실장되어 있으며 다수의 카메라로 촬영된 영상화면을 영상검지기 제어기
에서 받아 교통 Data를 출력 시키고 또한 Data 및 영상화면 전송기(COM 또는 VICCOM Board)
를 통하여 Digital 신호로 센타에 화면을 전송시킨다.
|
※ 영상검지기 제어장치의 기기 구성은
다음과 같습니다.
- 영상검지기 제어기 (Controller) 1 대
- 모뎀 9.6 - 56Kbps 1 대
- 전원장치 및 낙뢰보호기 1 대
- 19" Rack 캐비넷 1 대
|

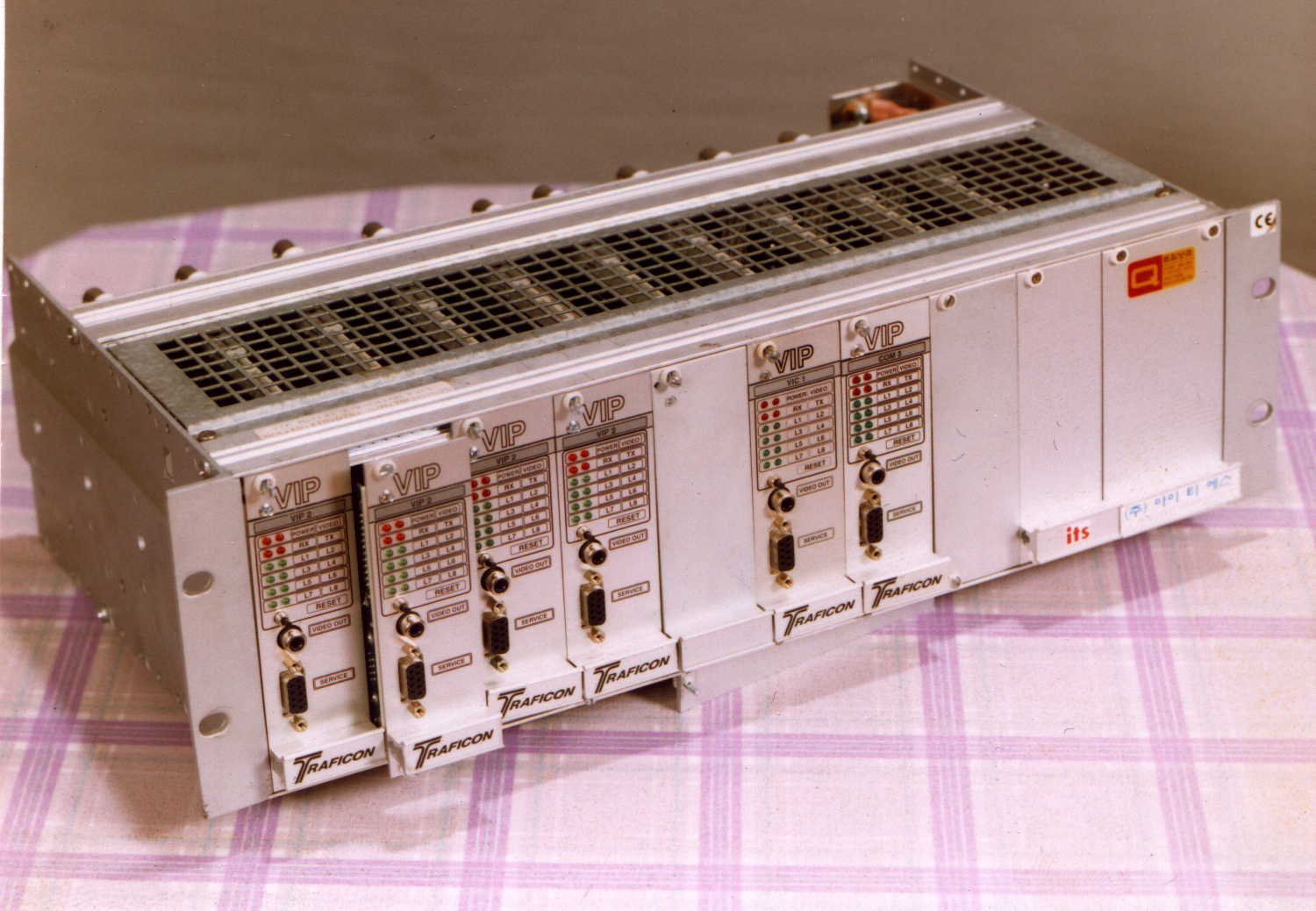

)/001/VIPrack.jpg) 영상검지 제어기
|
(2) 영상 검지기 제어기 (Controller)

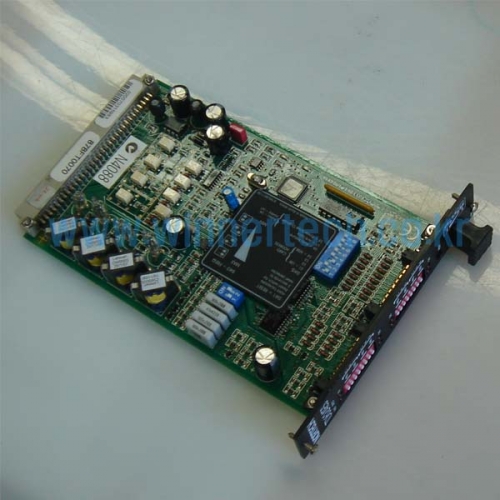

영상검지기 제어기는 영상화면의 Video Image를 Processing 하는 1∼7개의 VIP2 Traffic Data
Detector Board 및 COM Board와 VIC 또는VICCOM Board가 19" 표준 Rack내에 구성되어 있으
며 VIP Board는 각 Board 마다 1개의 Camera에서 보내지는 영상화면(Video Image)을 받아
교통 Data를 측정하고 분석하며 센타에 전송토록 되어 있읍니다.

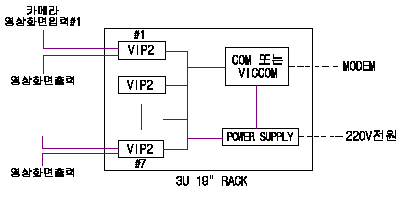

영상검지기 제어기의 Board 구성에대한 Block Diagram은 다음과 같습니다.
5. 시스템 설치실적
BTC에서 영상검지기를 국내에 공급한 실적은 다음과 같습니다.
|
공급처 |
사용 목적 |
품 명 |
수량 |
|
서울시
교통방송 본부 |
교통정보 수집 및 영상 압축전송
(서울시내 주요 간선 도로에 설치) |
VIP2 시스템 |
55 대 |
|
한국 과학기술원
(교통산업 연구센터) |
영상검지기 기능 연구 및 성능평가 |
VIP2 시스템 VIP7 시스템 |
1 대 2 대 |
|
한국건설기술원
(도로 연구실) |
영상검지기 기능 연구 및 성능평가 |
VIP7 시스템 |
1 대 |
|
서울시립대학교
(도시공학과) |
신전자 교통신호시스템 적용
성능 시험 |
VIP3 시스템 |
4 대 |
|
경북산업대학교
(측지공학과) |
영상검지기 시스템 연구 및 실습용 |
VIP2 시스템 |
1 대 |
|
영남대학교 교통공학과 |
영상검지기 시스템 연구 및 실습용 |
VIP4 시스템 |
1 대 |
|
한양대학교 교통공학과 |
영상검지기 시스템 연구 및 실습용 |
VIP7 시스템 |
1 대 |
|
목원대학교 |
영상검지기 시스템 연구 및 실습용 |
VIP2 시스템 |
2 대 |
|
한중통신(주) |
연구개발용 |
VIP7 시스템 |
1 대 |
|
S.K. C&C (주) |
서울시내 교통정보수집용
(무선 시스템) |
VIP2 시스템 |
3 대 |
|
(주) 메사 |
광주시 순환고속도로 교통정보
수집용 |
VIP2 시스템 |
2 대 |
|
(주) 센트럴건설 |
서울시 사평로 보도육교 조명제어
시스템 (교통정보수잡용) |
VIP7 시스템 |
2 대 |
※ 영상검지 제어기의 구성기기 및 Board의 기능과 사양은 제품소개의 영상검지기에 상세히
설명이 되어 있읍니다 |
