루프검지기 교통정보수집 시스템
1. 개요
고속도로나 국도 및 시가지의 간선도로에대한 실시간 교통정보를 수집하는 시스템은 교통 관제센타
의 정보처리 및 시스템 제어 및 정보 전달을 위한 센타 설비와 도로 현장의 지역 제어장치로 구분되어
있다.
지역 제어장치는 고속도로/간선도로의 차량검지 시스템(Vehicle Detection System : VDS)의 현장
단말 장치로서 Never-Fail Loop Sensor와 루프 차량검지 제어기(Loop Detection Controller)으로
구분하여 수집된 교통 자료를 관제센타의 VDS용 Server에 통신 선로를 통하여 실시간으로 전송한다.
2. 시스템 구성

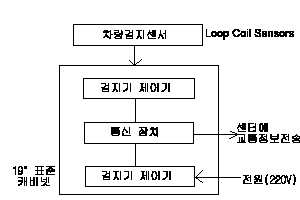

지역 제어 장치의 구성은 도로에 설치하는 차량검지 센서(Never-Fail Loop Sensor)와 도로변에 설치
된 차량검지 제어기(Loop Detection Controller), 통신장치, 전원장치 및 옥외형 19" 표준 케비넷으로
구성되며 그 내용은 다음과 같다.
|
)/001/d0.gif) |
)/001/marksman.jpg)

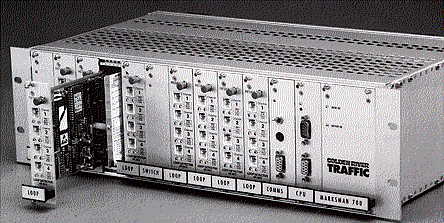

Loop 차량검지제어기 |
3. 시스템 기능
지역제어장치에서 수행하는 주요기능과 내용은 다음과 같습니다.
▶ 기본 교통자료 수집 및 분석(교통량, 속도, 점유율, 기타 교통정보)
▶ 수집 교통 정보의 실시간 전송
▶ 교통사고 인식(Traffic Incident Detection)
▶ 교통사고 경보 신호 전송
4. Loop 검지기 시스템(Loop Detection System)
루프 차량검지기 시스템은 고속도로의 아스팔트 노면에 차선당 2개의 루프 코일센서 (Loop Coil
Sensor)를 매설하여 차량검지기 지역 제어 장치의 루프 검지기 (Loop Detector)와 연결한후 Loop
Detector가 루프 코일 센서위를 통과하는 차량에 의해 발생되는 미세한 Loop Coil Inductance 변
화량을 검지하고 이를 증폭하여 통과차량의 존재와 속도등을 측정한다.
또한 루프검지기 제어기에서 검지된 차량 정보를 저장 및 분석하며 센타에서 요구하는 필요한 교통
정보를 전송토록 하는 교통정보 수집 시스템입니다.
1) 시스템 구성
속도로 및 중요 국도의 상행 및 하행선의 도로상에 설치된 각 Never Fail 루프 검지기 센서및 루프
검지기 제어장치와 센타의 교통정보수집 Server와의 시스템 구성은 다음과 같다.

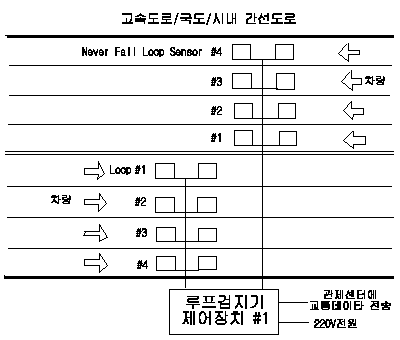

이 시스템의 도로현장 설치 구성은 다음과 같다.
)/001/d10.gif)

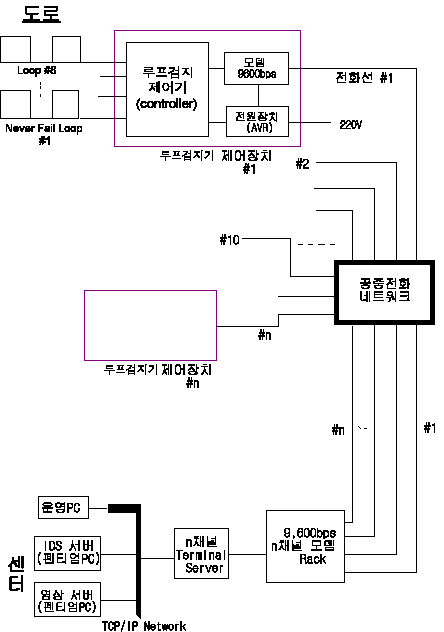

Never Fail Loop 검지기 시스템의 도로 현장과 교통관제 센타간의 전체 시스템 Block Diagram은
다음과 같습니다.
)/001/d1.gif)
2) 주요기기 내용 및 사양
루프 검지기 시스템의 주요 구성장치 및 기기의 성능과 내용은 다음과 같습니다.
(1) 루프검지기 제어장치
루프검지기 제어장치는 루프 검지기 제어기 (Loop Detector Controller)와 모뎀 및 전원장치로 구성
되어 전천후 방수형 캐비넷에 실장되어 있으며 대 32 Ch.의 Loop Detectors의 Vehicle Data를 제어
기에서 받아 이를 통계 교통 Data로 출력시킨다.
루프 검지 제어장치의 기기 구성은 다음과 같습니다.
- 루프 검지기 제어기 (Controller) 1 대
- 모뎀 9.6K - 56Kbps 1 대
- 전원장치 및 낙뢰보호기 1 식
- 19" Rack 함체(Cabinet) 1 대
)/001/d2.gif)
(2) Never Fail Loop Sensors
Never Fail Loop Sensors는 미국의 Never Fail Loop Systems사에서 개발하여 국제특허를 획득한
Loop Coil Sensors로서 일반적으로 Loop Coil Sensors가 아스팔트의 균열과 파손 및 보수공사등
으로 인하여 성능저하 및 기능 상실이 되는 단점이 많은 것을 보완코저 아스팔트와 콘크리트에 안
전하게 사용할 수 있는 내열/ 내인성에 강하고 잘 파손되지 않는 특수한 Plastic Tube속에 Loop
Wirel를 내장한 조립된 Preformed Loop Sensor입니다.
이 Never Fail Loop Sensors의 주요 특징은 다음과 같습니다.
▶ 특수 Hose 제품이므로 아스팔트 균열과 파손시 Loop Coil의 단선이 안됨
▶ Preformed 제품이므로 설치 작업시간의 대폭단축
▶ Hot 아스팔트 포설 또는 콘크리트 타설전 설치 가능
(아스팔트/콘크리트 Cutting 작업 불필요함)
▶ 사각형 또는 원형 Preformed Loop 제품 제공
▶ 아스팔트의 화학 성분과 환경 요인에 따른 Loop Coil의 품질저하가 없어 수명이 길고 항상
Loop 감도가 최상의상태로 유지
▶ 설치후 최소 10년 보장
제품의 상세한 내용은 제품소개의 차량검지기에 상세히 설명이 되어 있습니다.

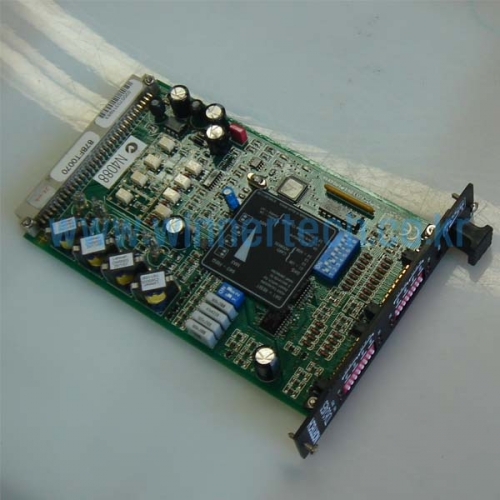

(3) 루-프 검지 제어기
지역 제어 장치내에 설장되는 루프 차량검지기 제어 장치기는 고속도로에 설치된 Loop Sensor 및
Loop Detector 에서 획득하는 교통량 Data 를 각 차선별로 내장된 CPU에서 분석하여 센타의 교통
정보 Server에서 필요한 교통자료를 센타로 송출하여 주며 또한 교통 흐름의 혼잡도를 판단하는
Software가 내장되어 있어 교통사고 상태를 판단하여 경보 신호를 송출토록 한다.
주요기능 및 특징
제어기의 CPU Board는 Backplan Bus를 통하여 32채널의 Loop 차량검지기의 검지 상태를 매
20ms 간격으로 수집하여, 이를 분석,계산하여 각종 파라메타 를 산출, 제어하며 별도의 통신 Serial
port 와 통신장치를 통하여 교통정보 를 출력시킨다.
▶ 최대 16차선 측정 가능
▶ 95% 이상의 신뢰성있는 교통 Parameter 수집
▶ 자체 교통사고 감지 (Incident Detection) Software 내장
▶ 4Ch. Loop Detector Card 사용
▶ Video Image Detector WIM Detector사용가능
▶ 별도의 CPU Board 및 Communication Board 사용
▶ Solar battery 사용 가능
▶ 3U 19" 표준 Rack 사용
|
