3. 주요기기 내용
터널 현장에는 CCIDS/CCTV 카메라 및 영상전송 Unit와 감시실의 영상검지 제어장치 Rack등
CCIDS 영상검지기 시스템의 주요 구성장치 및 기기의 성능과 내용은 다음과 같습니다.
1) 영상검지기 제어기
영상검지 제어기 터널 감시실의 통신 기기실에 위치하며 25Ch.의 CCIDS 영상검지기 (VIP23
Tunnel Incident Monitor)는 3U 19" Rack으로 19" 표준 Cabinet Rack에 실장되어 있으며 터널내
현장의 카메라로 촬영된 영상화면을 UTP Cable로 동영상 으로 받아 영상을 분석 처리하여 교통
Data 및 정지차량 또는 교통사고에 따른 경 보신호를 출력시킨다. 영상검지기 제어기의 기기 구성과

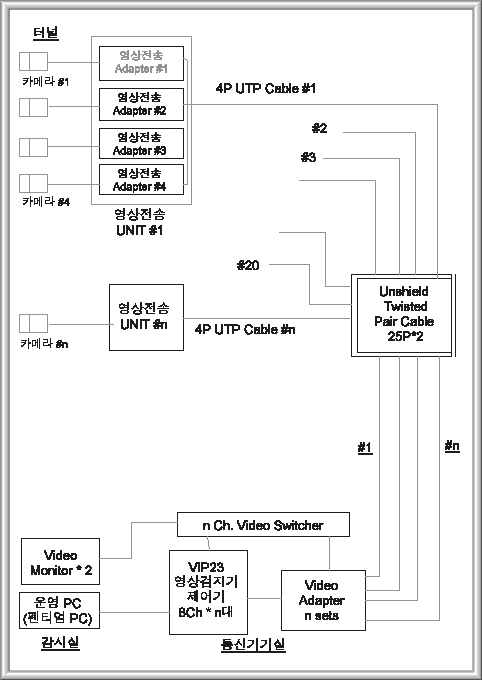

Block Diagram은 다음과 같습니다.
|
기기구성
- VIP23 Tunnel Incident Monitor n 개 (터널내)
- VIP2 Traffic Data Detector 2 개 (턴넬입구)
- COM Board n 개
- 19" Rack 및 Power Supply n 대
|
)/001/VIPrack.jpg)
영상검지기 제어기 |
지역장치에서 수행하는 주요기능과 내용은 다음과 같습니다.
▶ 기본 교통자료 수집 및 분석(교통량,속도, 점유율, 기타 교통정보)
▶ 수집 교통 정보의 실시간 전송
▶ 교통사고 인식(Traffic Incident Detection)
▶ 교통사고 경보 신호 전송
영상검지기 제어기의 각 구성기기의 기능과 특징은 다음과 같습니다.

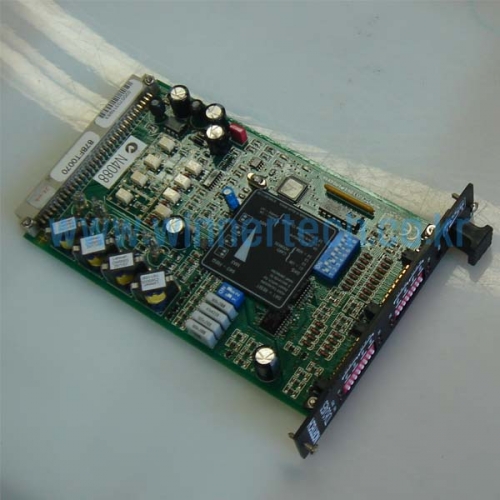

(1) VIP23 Tunnel Incident Monitor
VIP23 Incident Monitor(터널 사고감시 모니터)는 터널내 CCD카메라로 부터 입력된 동영상화면을
받아 4차선까지 교통 Data와 정지차량 및 교통사고를 측정할 수 있읍니다.
이 영상검지기는 영상 화면상에 통과하는 마지막 차량에 대 하여 차선별로 차량 속도(Vehicle
Speed) 및 기타 교통자료와 정지차량과 교통사 고에 대한 경보신호를 RS232 serial port를 통하여
출력토록 한다.
(2) VIP2 Traffic Data Detecor
VIP2 Data Detector는 CCD 카메라로부터 입력된 영상화면을 입력 받아 4 차선까지 교통 Data를
측정 할 수 있읍니다.
이 영상검지기는 영상 화면상에 통과 하는 마지막 차량에 대하여 차선별로 교통량 (Traffic Volume),
개별차량 속도 (Vehicle Speed) 및 차량길이(Vehicle Length)를 연속적으로 표시하여 주며 동시 에
차종(Vehicle Class) 구분과 점유율(Occupancy)등, 운영 PC에서 필요로 하는 교통 Parameters를
계산하여 이 교통 자료들을 RS232 시리얼 포트를 통하여 출력 토록한다.
(3) COM Board
COM Board는 개별적으로 사용하는 VIP2 및 VIP23 영상검지기 Board 및VIC Board (영상화면 압
축전송 Board)들을 상호 연결하여 측정된 교통 자료들을 순차적으로 저장 또는, 전송토록 제어하는
보조 통신장치로써 내장된 자체 제어 소프트웨어에 의하여 최대 32개의 VIP 및 VIC Board를 독립
적으로 제어가 가능토록 되어 있읍니 다.
이 Board는 전화선을 이용하는 9600bps의 Line Modem 또는 Dial-up Modem과 RS232 또는
RS485로 통신하도록 설계되어 있읍니다.
(4) 19" Expansion Rack
이 Rack은 8개의 VIP Board를 Plug-In type으로 실장할 수 있도록 설계된 3U 19" 표준 Rack
으로써 VIP Board에 공급될 DC Power Supply를 내장하고 있읍니다.
2) CCIDS 카메라
CCIDS 카메라는 일반적으로 교통감시용으로 사용하는 CCTV 카메라에서 볼 수 있는 광 대역의 교
통상황을 좌우 및 상하로 회전하여 사용하는 감시용 카메라가 아니고 터널내의 환경 아래서도 차
량을 정확히 식별할 수 있는 최적의 영상화면 을 획득할 수 있는 영상 감지기용 카메라로 특별히
설계 제작된 특수용도의 고 정형 카메라입니다. 이 카메라의 특징은 다음과 같습니다 ;
특 징
▶ 터널내의 조명과 Smoke 및 안개시에도 차량을 정확이 식별할 수 있는 고감도 저조도의 고성능
카메라.
▶ CCIDS 영상검지기의 Video Image 분석에 적합하도록 설계된 영상검지기 전용 카메라.

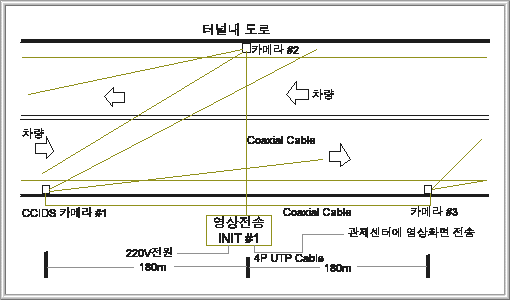

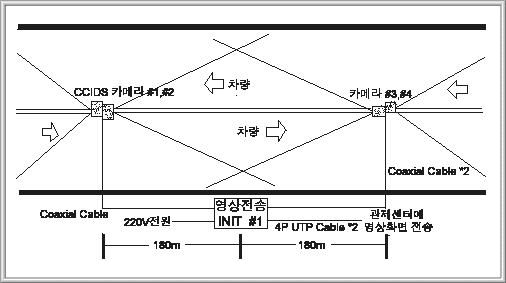

3) 영상전송 Unit
터널내에 설치되는 영상전송 Unit는 각각의 CCIDS 카메라 및 CCTV 카메라로부터 Video coax
cable로 보내진 동영상화면을 Unshield Twisted Pair (UTP) cable로 터널 감시실의 영상감지기
제어기로 전송하도록 동영상 전송기기인 ITS2000 및 ITS7000 Video Adapter 및 ITS7000R
Repeater로 구성되어 있읍니다.
특 징
▶ 칼라 영상화면(800 Lines)을 동영상 상태로 송신 및 수신
▶ 저렴한 가격의 Unshield ed Twisted Pair (UTP) cable 사용
▶ 터널내 설치 및 유지관리가 간편함
(1) VTT7000 Video Adapter
20VAC의 전원 공급을 받아 동작되는 VTT7000 Video Adapter는 비디오 카메 라 및 모든 비디오
Source(NTSC, PAL, PAL-M and SECAM)로 공급되는 동영상 신호를 Unshield Twisted Pair
(UTP)cable로 최대 1,050m(3,500feet)까지 장 거리 전송시키는 최첨단소재의 Adapter입니다.
또한 1,050m마다 ITS7000R Repeater를 사용시 최대 8Km(5mile)까지 전송시킬 수 있읍니다.
(2) VTT2000 Video Adapter
무전원으로 동작되는 VTT2000 Video Adapter는 비디오 카메라 및 모든 비디오 Source (NTSC,
PAL, PAL-M and SECAM)로 공급되는 동영상신호를 UTP cable로 칼라영상시 최대 600m
(2,000feet),흑백 영상시 최대 900m(3,000feet)까지 장거리 전송시키는 최첨단 소재의 Adapter
입니다.
(3) VTT000 Video Adapter
무전원으로 동작되는 VTT1000 Video Adapter는 비디오 카메라 및 모든 비디오 Source(NTSC,
PAL, PAL-M and SECAM)로 공급되는 영상신호를 UTP cable로 칼라 및 흑백영상을 최대 360m
(1,200feet)까지 전송 시키는 최첨단 소재의 Adapter입니다.
☞ 영상검지기 제어기의 구성기기 및 각 VIP Board의 기능과 사양은 차량검지기 항목내
영상검지기에 상세히 설명되어 있읍니다.
|
